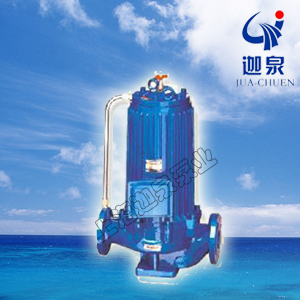

PBG型屏蔽式管道泵-概述
采用的水力模型，根據IS型離心泵之性能參數和立式泵的獨特結構組合設計，并嚴格按照國際ISo2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。
PBG型屏蔽式管道泵-主要特點
運行平穩：泵軸的同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際品質配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承、簡易方便。
占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。
PBG型屏蔽式管道泵-產品概述：
PBG型屏蔽式管道泵,吸收了國際上屏蔽泵設計及制造的技術,將電機的屏蔽技術應用于流體輸送領域,為適應國內市場需求而推出的系列化新產品。PBG型屏蔽式管道泵系列性能參數基本符合國際標準IS02858及國家標準JB/T6878.2-93的規定。具有設計規范,通用化程度高,結構合理,性能穩定,運轉低噪音,無振動等顯著特點,是替代常規臥式離心泵,立式管道泵的理想產品。全系列共67個品種,184個規格,其性能范圍:流量6.3～1080m3/h,揚程12.5～125m,配用電機功率0.37～160kW,轉速1450r/min和2900r/min。
PBG型屏蔽式管道泵-產品特點：
①泵結構緊湊,機泵一體化,體積小。其立式結構具有安裝占地面積小,運行平穩,安裝無需調整。
②泵進出口設計成規格相同法蘭,且位于同一中心線上,可象閥門一樣直接安裝在管路上,且中心低,便于管道布置,安裝特別方便。
③泵與電機同軸,軸向尺寸短,使泵運行更加平穩,噪音低。
④取消傳統軸封方式,避免了輸送介質的外泄,因此具有完全無泄漏的顯著特點。
⑤用滑動軸承替代常規電機滾動軸承,使泵具有運行特別平穩,振動噪音極低。
⑥安裝檢修方便,無需拆動管路系統,只要拆下連接體螺母即可抽出全部轉子部件進行檢查和維修。
⑦可根據使用要求即流量和揚程的需要進行泵的串、并聯運行方式。

PBG型屏蔽式管道泵-主要用途：
①PBG型屏蔽式管道泵普通型供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃,適用于工業和城市給排水,高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合,如地下泵房、空調制冷系統等。
②PBG型屏蔽式管道泵熱水型主要供輸送溫度不超過160℃不含固體顆粒的軟水之用,適用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。
③PBG型屏蔽式管道泵防腐型供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。
PBG型屏蔽式管道泵-型號意義：

PBG型屏蔽式管道泵性能參數
PBG40-100	6.3	1.75	12.5	54	1450	0.55	3.5
PBG40-100A	5.6	1.56	10	52	1450	0.37	3.5
PBG40-125	6.3	1.75	20	46	1450	1.1	3.5
PBG40-125A	5.6	1.56	16	45	2900	0.75	3.5
PBG40-160	6.3	1.75	32	40	2900	2.2	3.5
PBG40-160A	5.9	1.64	28	39	2900	1.5	3.5
PBG40-160B	5.5	1.53	24	38	2900	1.1	3.5
PBG40-200	6.3	1.75	50	33	2900	4.0	3.5
PBG40-200A	5.9	1.64	44	31	2900	3.0	3.5
PBG40-200B	5.3	1.47	36	29	2900	2.2	3.5
PBG40-250	6.3	1.75	80	28	2900	7.5	3.5
PBG40-250A	5.9	1.64	70	28	2900	5.5	3.5
PBG40-250B	5.5	1.53	60	27	2900	4.0	3.5
PBG40-100（I）	12.5	3.47	12.5	62	1450	1.1	3.5
PBG40-100（I）A	11	3.05	10	60	1450	0.75	3.5
PBG40-125（I）	12.5	3.47	20	58	1450	1.5	3.5
PBG40-125（I）A	11	3.05	16	57	1450	1.1	3.5
PBG40-160（I）	12.5	3.47	32	52	2900	3.0	3.5
PBG40-160（I）A	11.7	3.25	28	51	2900	2.2	3.5
PBG40-160（I）B	10.4	2.89	22	50	2900	1.5	3.5
PBG40-200（I）	12.5	3.47	50	46	2900	5.5	3.5
PBG40-200（I）A	11.7	3.25	44	45	2900	4.0	3.5
PBG40-200（I）B	10.6	2.94	36	44	2900	3.0	3.5
PBG40-250（I）	12.5	3.47	80	38	2900	11	3.5
PBG40-250（I）A	11.6	3.22	70	38	2900	7.5	3.5
PBG40-250（I）B	10.8	3.0	60	37	2900	7.5	3.5
PBG40-250（I）C	10.0	2.78	52	36	2900	5.5	3.5
PBG50-100	12.5	3.47	12.5	62	1450	1.1	3.5
PBG50-100A	11	3.05	10	60	1450	0.75	3.5
PBG50-125	12.5	3.47	20	58	1450	1.5	3.5
PBG50-125A	11	3.05	16	57	1450	1.1	3.5
PBG50-160	12.5	3.47	32	52	2900	3.0	3.5
PBG50-160A	11.7	3.25	28	51	2900	2.2	3.5
PBG50-160B	10.4	2.89	22	50	2900	1.5	3.5
PBG50-200	12.5	3.47	50	46	2900	5.5	3.5
PBG50-200A	11.7	3.25	44	45	2900	4.0	3.5
PBG50-200B	10.6	2.94	36	44	2900	3.0	3.5
PBG50-250	12.5	3.47	80	38	2900	11	3.5
PBG50-250A	11.6	3.22	70	38	2900	7.5	3.5
PBG50-250B	10.8	3.0	60	37	2900	7.5	3.5
PBG50-250C	10.0	2.78	52	36	2900	5.5	3.5
PBG50-100（I）	25	6.94	12.5	69	1450	1.5	3.8
PBG50-100（I）A	22.3	6.19	10	67	1450	1.1	3.8
PBG50-125（I）	25	6.94	20	68	1450	3.0	3.8
PBG50-125（I）A	22.3	6.49	16	66	1450	2.2	3.8
PBG50-160（I）	25	6.94	32	63	1450	4.0	3.8
PBG50-160（I）A	23.4	6.5	28	62	1450	4.0	3.8
PBG50-160（I）B	21.6	6.0	24	58	1450	3.0	3.8
PBG50-200（I）	25	6.94	50	58	2900	7.5	3.8
PBG50-200（I）A	23.5	6.53	44	57	2900	7.5	3.8
PBG50-200（I）B	21.8	6.06	38	55	2900	5.5	3.8
PBG50-250（I）	25	6.94	80	50	2900	15.0	3.8
PBG50-250（I）A	23.4	6.5	70	50	2900	11.0	3.8
PBG50-250（I）B	21.6	6.0	60	48	2900	11.0	3.8
PBG50-315（I）	25	6.94	125	40	2900	30.0	3.8
PBG50-315（I）A	23.7	6.58	113	40	2900	22.0	3.8
PBG50-315（I）B	22.5	6.25	101	39	2900	18.5	3.8
PBG50-315（I）C	20.6	5.72	85	38	2900	15.0	3.8
PBG65-100	25	6.94	12.5	69	1450	1.2	3.8
PBG65-100A	22.3	6.19	10	67	1450	1.1	3.8
PBG65-125	25	6.94	20	68	1450	3.0	3.8
PBG65-125A	22.3	6.19	16	66	1450	2.2	3.8
PBG65-160	25	6.94	32	63	1450	4.0	3.8
PBG65-160A	23.4	6.5	28	62	1450	4.0	3.8
PBG65-160B	21.6	6.0	24	58	1450	3.0	3.8
PBG65-200	25	6.94	50	58	2900	7.5	3.8
PBG65-200A	23.5	6.53	44	57	2900	7.5	3.8
PBG65-200B	21.8	6.06	38	55	2900	5.5	3.8
PBG65-250	25	6.94	80	50	2900	15.0	3.8
PBG65-250A	23.4	6.5	70	50	2900	11.0	3.8
PBG65-250B	21.6	6.0	60	49	2900	11.0	3.8
PBG65-315	25	6.94	125	40	2900	30.	3.8
PBG65-315A	23.7	6.58	113	40	2900	22.0	3.8
PBG65-315B	22.5	6.25	101	39	2900	18.5	3.8
PBG65-315C	20.6	5.72	85	38	2900	15.5	3.8
PBG65-100（I）	50	13.9	12.5	73	1450	3.0	4.2
PBG65-100（I）A	44.7	12.5	10	72	1450	2.2	4.2
PBG65-125（I）	50	13.9	20	72.5	1450	5.5	4.2
PBG65-125（I）A	45	12.5	16	71	1450	4.0	4.2
PBG65-160（I）	50	13.9	32	71	1450	7.5	4.2
PBG65-160（I）A	46.7	13.0	28	70	1450	7.5	4.2
PBG65-160（I）B	43.3	12.0	24	69	1450	5.5	4.2
PBG65-200（I）	50	13.9	50	67	2900	15.0	4.2
PBG65-200（I）A	47	13.1	44	66	2900	11.0	4.2
PBG65-200（I）B	43.5	12.1	38	65	2900	7.5	4.2
PBG65-250（I）	50	13.9	80	59	2900	22.0	4.2
PBG65-250（I）A	46.7	13.0	70	59	2900	18.5	4.2
PBG65-250（I）B	43.3	12.0	60	58	2900	15.0	4.2
PBG65-315（I）	50	13.9	125	54	2900	34.0	4.2
PBG65-315（I）A	46.5	12.9	110	54	2900	30.0	4.2
PBG65-315（I）B	44.5	12.4	100	53	2900	30.0	4.2
PBG65-315（I）C	41	11.4	85	51	2900	22.0	4.2
PBG80-100	50	13.9	12.5	73	1450	3.0	4.2
PBG80-100A	44.7	12.4	10	72	1450	2.2	4.2
PBG80-125	50	13.9	20	72.5	1450	5.5	4.2
PBG80-125A	45	12.5	16	71	1450	4.0	4.2
PBG80-160	50	13.9	32	71	1450	7.5	4.2
PBG80-160A	46.7	13.0	28	70	1450	7.5	4.2
PBG80-160B	43.3	12.0	24	69	1450	5.5	4.2
PBG80-200	50	13.9	50	67	2900	15.5	4.2
PBG80-200A	47	13.1	44	66	2900	11.0	4.2
PBG80-200B	43.5	12.1	38	65	2900	7.5	4.2
PBG80-250	50	13.9	80	59	2900	22.0	4.2
PBG80-250A	46.7	13.0	70	59	2900	18.5	4.2
PBG80-315	50	13.9	125	54	2900	37.0	4.2
PBG80-315A	46.5	12.9	110	54	2900	30.0	4.2
PBG80-315B	44.5	12.4	100	53	2900	30.0	4.2
PBG80-315C	41	11.4	85	51	2900	22.0	4.2
PBG80-100（I）	100	27.8	12.5	76	1450	5.5	4.2
PBG80-100（I）A	89	24.7	10	74	1450	4.0	4.2
PBG80-125（I）	100	27.8	20	76	1450	11.0	4.2
PBG80-125（I）A	89	24.7	16	74	1450	7.5	4.2
PBG80-160（I）	100	27.8	32	76	1450	15.0	4.2
PBG80-160（I）A	93.5	26.0	28	74	1450	11.0	4.2
PBG80-160（I）B	86.6	24.1	24	72	1450	11.0	4.2
PBG80-200（I）	100	27.8	50	74	1450	22.0	4.2
PBG80-200（I）A	93.5	26.0	44	73	1450	18.5	5.5
PBG80-200（I）B	87	24.2	38	71	1450	15.0	5.5
PBG100-100	100	27.8	12.5	76	1450	5.5	5.5
PBG100-100A	89	24.7	10	74	1450	4.0	5.5
PBG100-125	100	27.8	20	76	1450	11.0	5.5
PBG100-125A	89	24.7	16	74	1450	7.5	5.5
PBG100-160	100	27.8	32	76	1450	15.0	5.5
PBG80-250B	43.3	12.0	60	58	2900	15.0	4.2
PBG100-160A	93.5	26.0	28	74	1450	11.0	5.5
PBG100-160B	86.6	24.1	24	72	1450	11.0	5.5
PBG100-200	100	27.8	50	74	1450	22.0	5.5
PBG100-200A	93.5	26.0	44	73	1450	18.5	5.5
PBG100-200B	87	27.2	38	71	1450	15.0	5.5
PBG125-100	160	44.4	12.5	82	1450	11.0	5.5
PBG125-100A	143	39.7	10	77	1450	7.5	5.5
PBG125-125	160	44.4	20	80	1450	15.0	5.5
PBG125-25A	143	39.7	16	77	1450	11.0	5.5
PBG125-160	160	44.4	32	78	1450	22.0	5.5
PBG125-160A	150	41.7	28	76	1450	18.5	5.5
PBG125-1160B	138	38.3	24	73	1450	15.0	5.5
PBG125-200	160	44.4	50	77	1450	37.0	5.5
PBG125-200A	150	41.7	44	76	1450	30.0	5.5
PBG125-200B	138	38.3	37.5	75	1450	22.0	5.5
PBG150-200	200	55.6	12.5	78	1450	15.0	5.0
PBG150-200A	179	49.7	10	76	1450	11.0	5.0
PBG150-250	200	55.6	20	79	1450	18.5	5.0
PBG150-250A	184.4	51.2	17	78	1450	15.0	5.0
PBG150-250B	167	46.4	14	76	1450	11.0	5.0
PBG150-315	200	55.6	32	78	1450	30.0	5.5
PBG150-315A	187	51.9	28	77	1450	22.0	5.5
PBG150-315B	173	48.1	24	76	1450	18.5	5.5
PBG150-400	200	55.6	50	75	1450	45.0	5.5
PBG150-400A	187	51.9	44	74	1450	37.0	5.5
PBG150-400B	174	48.3	38	73	1450	30.0	5.5
PBG150-400C	160	44.4	32	71	1450	22.0	5.5
PBG200-200	200	55.6	12.5	78	1450	15.0	5.0
PBG200-200A	179	49.7	10	76	1450	11.0	5.0
PBG200-250	200	55.9	20	79	1450	18.5	5.0
PBG200-250A	184.4	51.2	17	78	1450	15.0	5.0
PBG200-250B	167	46.4	14	76	1450	11.1	5.0
PBG200-315	200	55.6	32	78	1450	30.0	5.5
PBG200-315A	187	51.9	28	77	1450	22.0	5.5
PBG200-315B	173	48.1	24	76	1450	18.5	5.5
PBG200-400	200	55.6	50	75	1450	45.0	5.5
PBG200-400A	187	51.9	44	74	1450	37.0	5.5
PBG200-400B	174	48.3	38	73	1450	30.0	5.5
PBG200-400C	160	44.4	32	71	1450	22.0	5.5
PBG200-200（I）	400	111.1	12.5	80	1450	22.0	5.5
PBG200-200（I）A	358	99.4	10	78	1450	18.5	5.5
PBG200-250（I）	400	111.4	20	80	1450	30.0	5.5
PBG200-250（I）A	358	99.4	16	78	1450	22.0	5.5
PBG200-250（I）B	322	89.4	13	75	1450	18.5	5.5
PBG200-315（I）	400	111.4	32	80	1450	55.0	5.5
PBG200-315（I）A	374	103.9	28	79	1450	45.0	5.5
PBG200-315（I）B	346	96.1	24	78	1450	37.0	5.5
PBG200-400（I）	400	111.4	50	81	1450	75.0	5.5
PBG200-400（I）A	374	103.9	44	80	1450	75.0	5.5
PBG200-400（I）B	346	96.1	30	78	1450	55.0	5.5
PBG200-400（I）C	320	88.9	32	76	1450	45.0	5.5
PBG300-235	720	200	18	81	970	55.0	6.0
PBG300-235A	657	182.5	15	79	970	45.0	6.0
PBG300-235B	600	167.0	12.5	77	970	37.0	6.0
PBG300-300	720	200	28	81	970	75.0	6.0
PBG300-300A	666	185	24	80	970	75.0	6.0
PBG300-300B	623	173.1	21	79	970	55.0	6.0
PBG300-380	720	200	44	84	970	132.0	6.0
PBG300-380A	666	185	38	80	970	110.0	6.0
PBG300-380B	614	170.6	32	78	970	90.0	6.0
PBG300-235（I）	1080	300	40	82	970	160.0	6.0
PBG300-235（I）A	965	268.1	32	80	970	132.0	6.0
