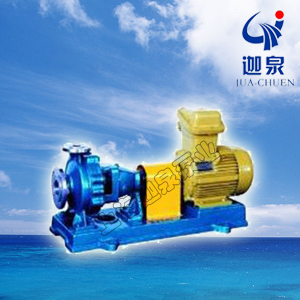

IHW型不銹鋼臥式管道離心泵

簡要描述：

產品型號：IHW型
更新時間：2023-02-24
訪問量：4075

產品分類

Product classification

浸入式多級離心泵應用范圍概述發布時間：2022-6-7
浸入式多級離心泵的性能曲線發布時間：2020-7-23

詳細介紹

IHW型不銹鋼臥式管道離心泵-簡介
1、IHW型臥式不銹鋼管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
3、ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

IHW型不銹鋼臥式管道離心泵-工作條件
1、吸入壓力≤1.0Mpa，或泵系統工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
IHW型不銹鋼臥式管道離心泵-參數

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-100	4.5	12.5	12.5	44	2900	0.55	2.3
32-100（I）	6.3	1.75	12.5	54	2900	0.75	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.55	2.3
32-160	6.5	5	32	44	2900	1.5	2.3
32-160A	4	1.1	25	34	2900	1.1	2.0
32-160（I）	6.3	1.75	32	40	2900	2.2	2.0
32-200	4.5	12.5	50	32	2900	3	2.0
32-200（I）	6.3	1.75	50	33	2900	4	2.0
32-200A	4	1.11	44	40	2900	2.2	2.0
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4	2.3
40-200A	5.9	1.64	44	31	2900	3	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4	2.3
40-100（I）	12.5	3.47	12.5	62	2900	1.1	2.3
40-100（I）A	11	3.05	10	60	2900	0.75	2.3
40-125（I）	12.5	3.47	20	58	2900	1.5	2.3
40-125（I）A	11	3.05	16	57	2900	1.1	2.3
40-160（I）	12.5	3.47	32	52	2900	3	2.3
40-160（I）A	11.7	3.25	28	51	2900	2.2	2.3
40-160（I）B	10.4	2.89	22	50	2900	1.5	2.3
40-200（I）	12.5	3.47	50	46	2900	5.5	2.3
40-200（I）A	11.7	3.25	44	45	2900	4	2.3
40-200（I）B	10.6	2.94	36	44	2900	3	2.3
40-250（I）	12.5	3.47	80	38	2900	11	2.3
40-250（I）A	11.6	3.22	70	38	2900	7.5	2.3
40-250（I）B	10.8	3.0	60	37	2900	7.5	2.3
40-250（I）C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44	45	2900	4	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100（I）	25	6.94	12.5	69	2900	1.5	2.5
50-100（I）A	22.3	6.19	10	67	2900	1.1	2.5
50-125（I）	25	6.94	20	68	2900	3	2.5
50-125（I）A	22.3	6.19	16	66	2900	2.2	2.5
50-160（I）	25	6.94	32	63	2900	4	2.5
50-160（I）A	23.4	6.5	28	62	2900	4	2.5
50-160（I）B	21.6	6.0	24	58	2900	3	2.5
50-200（I）	25	6.94	50	58	2900	7.5	2.5
50-200（I）A	23.5	6.53	44	57	2900	7.5	2.5
50-200（I）B	21.8	6.06	38	55	2900	5.5	2.5
50-250（I）	25	6.94	80	50	2900	15	2.5
50-250（I）A	23.4	6.5	70	50	2900	11	2.5
50-250（I）B	21.6	6.0	60	49	2900	11	2.5
50-315（I）	25	6.94	125	40	2900	30	2.5
50-315（I）A	23.7	6.58	113	40	2900	22	2.5
50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5
50-315（I）C	20.6	5.72	85	38	2900	15	2.5
65-100	25	6.94	12.5	69	2900	1.5	2.5
65-100A	22.3	6.19	10	67	2900	1.1	2.5
65-125	25	6.94	20	68	2900	3	2.5
65-125A	22.3	6.19	16	66	2900	2.2	2.5
65-160	25	6.94	32	63	2900	4	2.5
65-160A	23.4	6.5	28	62	2900	4	2.5
65-160B	21.6	6.0	24	58	2900	3	2.5
65-200	25	6.94	50	58	2900	7.5	2.5
65-200A	23.5	6.53	44	57	2900	7.5	2.5
65-200B	21.8	6.06	38	55	2900	5.5	2.5
65-250	25	6.94	80	50	2900	15	2.5
65-250A	23.4	6.5	70	50	2900	11	2.5
65-250B	21.6	6.0	60	49	2900	11	2.5
65-315	25	6.94	125	40	2900	30	2.5
65-315A	23.7	6.58	113	40	2900	22	2.5
65-315B	22.5	6.25	101	39	2900	18.5	2.5
65-315C	20.6	5.72	85	38	2900	15	2.5
65-100（I）	50	13.9	12.5	73	2900	3	3.0
65-100（I）A	44.7	12.4	10	72	2900	2.2	3.0
65-125（I）	50	13.9	20	72.5	2900	5.5	3.0

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
65-125（I）A	45	12.5	16	71	2900	4	3.0
65-160（I）	50	13.9	32	71	2900	7.5	3.0
65-160（I）A	46.7	13.0	28	70	2900	7.5	3.0
65-160（I）B	43.3	12.0	24	69	2900	5.5	3.0
65-200（I）	50	13.9	50	67	2900	15	3.0
65-200（I）A	47	13.1	44	66	2900	11	3.0
65-200（I）B	43.5	12.1	38	65	2900	7.5	3.0
65-250（I）	50	13.9	80	59	2900	22	3.0
65-250（I）A	46.7	13.0	70	59	2900	18.5	3.0
65-250（I）B	43.3	12.0	60	58	2900	15	3.0
65-315（I）	50	13.9	125	54	2900	37	3.0
65-315（I）A	46.5	12.9	110	54	2900	30	3.0
65-315（I）B	44.5	12.4	100	53	2900	30	3.0
65-315（I）C	41	11.4	85	51	2900	22	3.0
80-100	50	13.9	12.5	73	2900	3	3.0
80-100A	44.7	12.5	10	72	2900	2.2	3.0
80-125	50	13.9	20	72.5	2900	5.5	3.0
80-125A	45	12.5	16	71	2900	4	3.0
80-160	50	13.9	32	71	2900	7.5	3.0
80-160A	46.7	13.0	28	70	2900	7.5	3.0
80-160B	43.3	12.0	24	69	2900	5.5	3.0
80-200	50	13.9	50	67	2900	15	3.0
80-200A	47	13.1	44	66	2900	11	3.0
80-200B	43.5	12.1	38	65	2900	7.5	3.0
80-250	50	13.9	80	59	2900	22	3.0
80-250A	46.7	13.0	70	59	2900	18.5	3.0
80-250B	43.3	12.0	60	58	2900	15	3.0
80-315	50	13.9	125	54	2900	37	3.0
80-315A	46.5	12.9	110	54	2900	30	3.0
80-315B	44.5	12.4	100	53	2900	30	3.0
80-315C	41	11.4	85	51	2900	22	3.0
80-350	50	13.9	150	66	2900	55	3.0
80-350A	44.5	12.4	142	65	2900	45	3.0
80-350B	41	11.4	135	62	2900	37	3.0
80-100（I）	100	27.8	12.5	76	2900	5.5	4.5
80-100（I）A	89	24.7	10	74	2900	4	4.5
80-125（I）	100	27.8	20	76	2900	11	4.5
80-125（I）A	89	24.7	16	74	2900	7.5	4.5
80-160（I）	100	27.8	32	76	2900	15	4.5
80-160（I）A	93.5	26.0	28	74	2900	11	4.5
80-160（I）B	86.6	24.1	24	72	2900	11	4.5
80-200（I）	100	27.8	50	74	2900	2	4.5
80-200（I）A	93.5	26.0	44	73	2900	18.5	4.5
80-200（I）B	87	24.2	38	71	2900	15	4.5
80-250（I）	100	27.8	80	69	2900	37	4.5
80-250（I）A	93.5	26.0	70	68	2900	30	4.5
80-250（I）B	87	24.2	60	66	2900	30	4.5
80-315（I）	100	27.8	125	66	2900	75	4.5

型號	流量Q		揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
型號	m³/h	l/s	揚程 m	效率 %	轉速 r/min	電機功率 KW	允許汽蝕余量 m
80-315（I）A	95	26.4	113	66	2900	55	4.0
80-315（I）B	90	25	101	65	2900	45	4.0
80-315（I）C	82	22.8	85	63	2900	37	4.0
100-100	100	27.8	12.5	76	2900	5.5	4.5
100-100A	89	47	10	74	2900	4	4.5
100-125	100	27.8	20	76	2900	11	4.5
100-125A	89	24.7	16	74	2900	7.5	4.5
100-160	100	27.8	32	76	2900	15	4.5
100-160A	93.5	26.0	28	74	2900	11	4.5
100-160B	86.6	24.1	24	72	2900	11	4.5
100-200	100	27.8	50	74	2900	22	4.0
100-200A	93.5	26.0	44	73	2900	18.5	4.0
100-200B	87	24.2	38	71	2900	15	4.0
100-250	100	27.8	80	69	2900	37	4.0
100-250A	93.5	26.0	70	68	2900	30	4.0
100-250B	87	24.2	60	66	2900	30	4.0
100-315	100	27.8	125	66	2900	75	4.0
100-315A	95	26.4	113	66	2900	55	4.0
100-315B	90	25	101	65	2900	45	4.0
100-315C	82	22.8	85	63	2900	37	4.0
100-100（I）	160	44.4	12.5	73	2900	11	4.5
100-125（I）	160	44.4	20	74	2900	15	4.5
100-125（I）A	140	39	17	72	2900	11	4.5
100-160（I）	160	44.4	32	32	2900	22	5.6
100-160（I）A	140	39	28	28	2900	18.5	5.0
, 100-200（I）	100	44.4	50	50	2900	37	5.2
100-200（I）A	140	39	45	45	2900	30	4.5
100-200（I）B	100	27.8	40	40	2900	22	4.5
100-250（I）	160	44.4	80	80	2900	55	4.8
100-250（I）A	140	39	72	72	2900	45	4.5
100-250（I）B	100	27.8	65	65	2900	37	4.5
100-350	100	27.8	150	150	2900	90	4.0
100-350A	87	24.2	142	142	2900	75	4.0
100-350B	82	22.8	135	135	2900	55	4.0
125-100	160	44.4	12.5	12.5	2900	11	4.0
125-100A	143	39.7	10	10	2900	7.5	4.0
125-125	160	44.4	20	20	2900	15	4.0
125-125A	143	39.7	16	16	2900	11	4.0
125-160	160	44.4	32	32	2900	22	4.0
125-160A	150	41.7	28	28	2900	18.5	4.0
125-160B	138	38.3	24	24	2900	15	4.0
125-200	160	44.4	50	50	2900	37	5.5
125-200A	150	41.7	44	44	2900	30	5.5
125-200B	138	38.3	37.5	37.5	2900	22	5.5
125-250	160	44.4	80	80	2900	55	5.0
125-250A	150	41.7	70	70	2900	45	5.5

離心泵訂貨須知:
一、①不銹鋼臥式管道離心泵產品名稱與型號②不銹鋼臥式管道離心泵口徑③不銹鋼臥式管道離心泵揚程④不銹鋼臥式離心泵電機功率（KW）⑥不銹鋼臥式離心泵轉速（r/min）⑦不銹鋼臥式離心泵電壓〔V〕⑧不銹鋼臥式離心泵吸程⑨不銹鋼臥式離心泵是否帶附件以便我們的為您正確選型。
