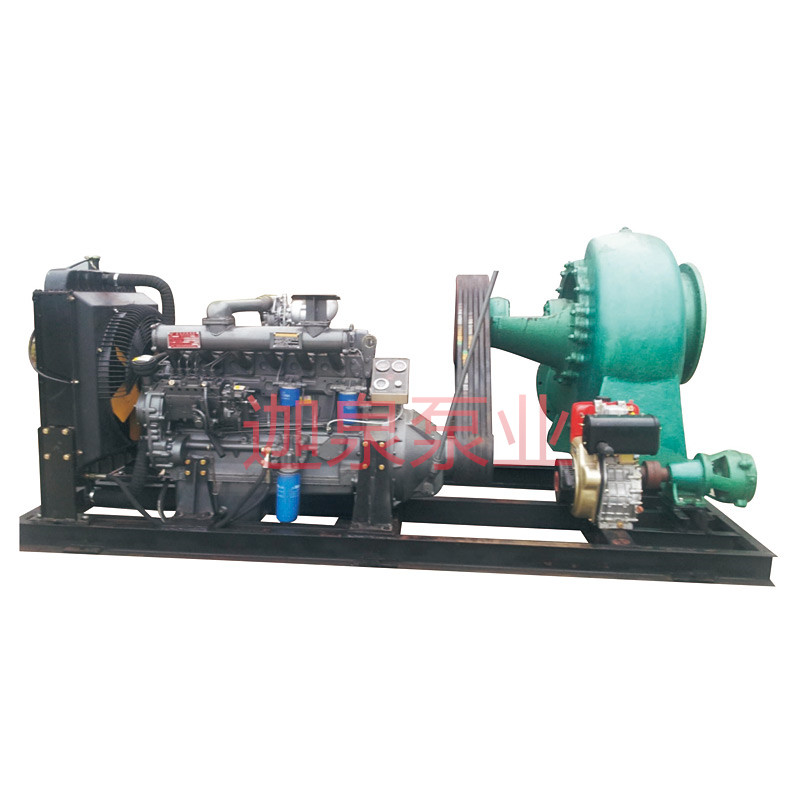

防洪排澇柴油機水泵-柴油機混流泵-農村抽水機：

1. 特點：結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕。

2. 傳動方式：有直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號(功率、轉數)，以便確定聯軸器或皮帶輪的規格。

3. 水泵方向：向水泵進口看，葉輪一般為逆時針旋轉、(650KDW-5、-7、-10泵為順時針旋轉)。

產品概述：

CHW型泵柴油機、單級、單吸、渦殼式混流泵。
適用于輸送清水或物理、化學性質類似于水的其它液體。
被輸送的液體溫度不宜高于50℃。
廣泛用于農田排灌、工業和城市給排水等多種場合。　　

型號意義：

以300HW-8A為例

300——泵進、出口直徑

CHW——柴油機渦殼混流泵

8——設計揚程

A——切割葉輪外徑或換用不同性能的葉輪。

性能范圍:

流量:70~4500m3/h
揚程:4~20m
口徑:150~650mm

結構特點:

1、CHW型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350mm)或軸承架(口徑≥400mm)等主要零件構成。
2、泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小會產生摩擦；間隙過大，會導致泵體內的壓力水大量回流、使泵的效率降低。實際使用的適宜間隙為0.3-0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。
3、軸封裝置由填料、填料壓蓋、填料環和泵體上的調料函組成(150CHW和200CHW型泵無填料環)。其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。

CHW柴油機渦殼式混流泵性能參數表
